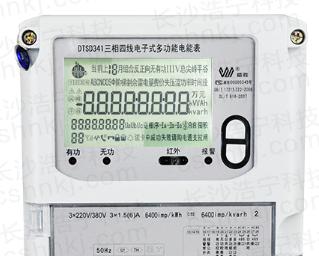

威勝電表DTSD341-U1三相四線多功能電能表適應于高可靠性電能計量需求發電廠、變電站及各類企事業單位，主要功能有分時計量、正反向有功、無功最大計量；雙RS485通訊功能，可實現遠程抄表。那么這款三相四線多功能電能表液晶屏上出現的符號代碼時，我們該如何理解電表給出的訊號？下面讓小編跟大家簡單的介紹一下
”，此為數據顯示行，顯示各種記錄數據及對應的單位符號；
”此為象限符號，“Ⅰ、Ⅱ、Ⅲ、Ⅳ”分別為一象限、二象限、三象限、四象限；
“當前上”此為歷史月電能顯示行，顯示本月、上1月、上2月電量數據；當前、上1月-上12月的；
”，此為反正向提示符，根據電能的方向顯示提示成“正向”或“反向”。
”，此為功率因數提示符號，單獨提示“Φ”符號時相角提示符。
”，此為費率顯示符號，總電能顯示是用“總”字提示，當前費率提示為“尖、峰、平、谷”。
”，此為主副時段或第1、2套費率提示，①②代表主副時段或第1、2套費率電價。
“Ua Ub Uc”為各相電壓提示行，Ua 、Ub 、UC分別對應A、B、C三相電壓，當某項斷相時，該相電壓字符不顯示；當某項失壓時，該相電壓字符閃爍。具體情況，需要查看電表自檢及電網故障信息。
”，此為逆相序提示符，當發生逆相序時閃爍提示。
“-Ia - Ib -Ic”三相實時狀態指示行，Ia、Ib、Ic分別對應A、B、C三相電流，當某項失流時，該相對應字符閃爍；某項斷流時，則不顯示；某項功率反向時，顯示該相對應符號前的“-”；
”，此為計量單位符號，有功：KWh；無功：kvarh。
”，此為通信狀態符號，此為紅外通訊標志，如果同時顯示“1”則表示第一路RS485通信，顯示“2”則表示第二路RS485通信。
”，此為電池容量報警，標志1時為時鐘電池低容量報警，標志2時為停電抄表電池低容量報警。
”，該符號為紅外認證有效指示。
”，該符號為報警提示符，有事件時閃爍。
”，該符號為數據代碼提示，在液晶的左下方，上排顯示輪顯/鍵顯數據對應的數據標識。下排顯示輪顯/鍵顯數據在相對應數據標識的組成序號，具體參見《DL/T 645-2007多功能電能表通信協議》。
