深圳科陸DTZ719三相四線智能電能表，主要功能：正反向計量，分時有功，無功計量，液晶顯示雙RS485通訊可實現(xiàn)遠程抄表。三相四線電能表接線方式有兩種，第一種是經(jīng)互感器接線，第二種是直通式接線圖。
下面就第二種直通式如何接線來作如下詳細介紹，一般來說，電表除了說明書，在電表上也有接線圖，或在接線端子蓋上，又或在電表顯示屏下方的配置面板上，依照電表顯示屏下方的配置面板上所示接線圖，三相四線電表直通式接線的 。

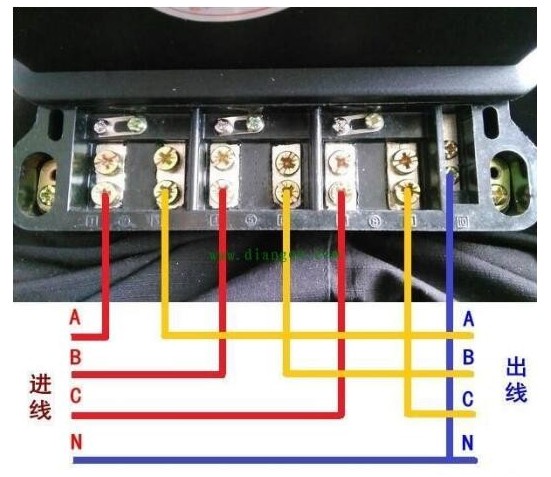

直觀圖如下：
注：A:A相線 ；B:B相線 ；C:C相線 ；N:零線
三相四線電表直通式接線的電表共有10個孔，其中1、2為同一孔，4、5為同一孔，7、8為同一孔，,1、 4、 7接線孔是A/B/C三相輸入口； 3、 6、 9 是A/B/C三相輸出口；
以上是關(guān)于深圳科陸三相四線智能電能表直通式接線方式的詳細介紹。
