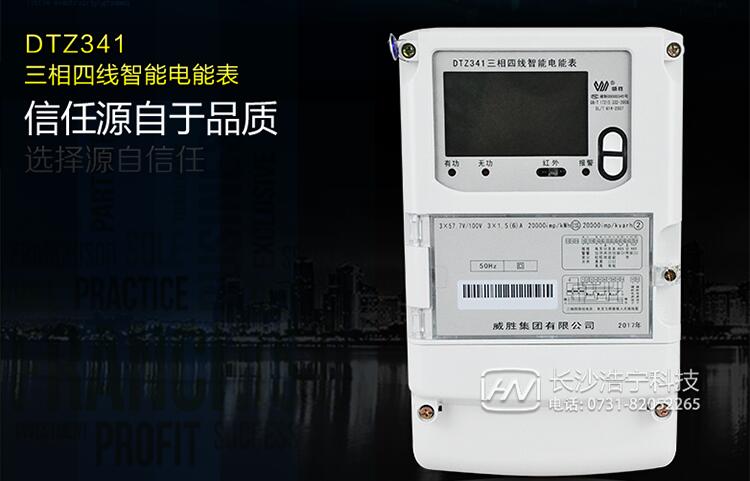

dtz341電能表具備抄表功能，有遠程抄表和遠紅外抄表，通訊功能如下：
本表的通訊功能按照《DL/T 645-2007多功能電能表通訊協議》標準執行。
電表具有3個通信口：第一路RS485口、第二路RS485口、遠紅外口。兩個485口波特率可設置為1200bps、2400 bps、4800 bps或9600bps，RS485口波特率缺省為2400bps，遠紅外口波特率固定為1200bps。兩個485口、遠紅外通信地址相同。
第一路RS485口為主RS485口,可進行讀寫操作。
第二路RS485口不允許進行寫操作，如有特殊要求請與廠家聯系。
遠紅外口可進行讀寫操作。在低功耗下，可通過遠紅外抄讀數據(可選功能，詳見2.20)，如有特殊要求請與廠家聯系。
當三相電壓都低于85%Un且至少有一相電壓大于臨界電壓時，繼電器、液晶背光、蜂鳴器、遠紅外通信將被關閉。
當三相電壓都低于60%Un，在現場狀態關閉485口通訊功能。
輔助電源供電時，電表支持RS485通信，支持遠紅外通信。
RS485通信遠程抄表原理
RS485通信遠程抄表原理是指，通過一條RS485總線連接多個智能電表，實現遠程數據采集。具體過程如下：
1. 多個智能電表被連接到同一個RS485總線上，每個電表都分配一個唯一的地址。
2. 通過RS485通信協議，主機發送查詢指令到地址為n的電表，電表接收到指令后進行數據采集，返回響應數據給主機。
3. 通過輪詢方式，主機根據相應的時間間隔，循環發送查詢指令到所有連接在總線上的電表，每個電表采集上傳數據時會帶上自己的地址，主機可據此區分不同電表的數據。
4. 主機接收到的數據被存儲在數據庫中，供后續的數據分析和處理使用。
通過RS485通信遠程抄表，可以實現多個電表的遠程數據采集，減少了人工抄表的工作量，提高了數據采集的精度和效率。此外，RS485通信協議可以提高數據傳輸?shù)姆€(wěn)定性和可靠性，確保數據準確無誤地上傳到主機。
