集中電表抄表系統
2025-03-10
在現代電力管理體系里，及時、精準獲取電表數據對電費核算、電力調度及用戶用電行為分析意義重大。集中電表抄表系統順勢而生，整合多種技術，實現電表數據集中采集、傳輸與管理，顯著提升電力抄表效率與準確性，成為電力企業及相關用戶管理電力的得力工具。
一、系統構成
智能電表終端：智能電表作為系統數據源頭，廣泛分布于居民小區、商業場所與工業企業等用戶端。它具備高精度電能計量功能，能實時監測用電量，并對數據初步處理與存儲。其內置通信模塊支持RS485、Modbus、藍牙、Wi-Fi、ZigBee、NB-IoT等多種通信協議，方便與集中器交互數據。不同場景下的智能電表功能有別，工業用智能電表精度更高、量程更寬，以適配復雜用電環境；居民用智能電表則側重簡潔易用與成本效益。
集中器：集中器在系統中承擔數據匯聚與中轉重任。通過ZigBee、藍牙等短距離無線通信技術，或RS485總線等有線通信方式，它與一定區域內多個智能電表建立連接，按預設時間間隔或指令主動采集數據。集中器對采集的數據匯總、校驗與初步處理，剔除異常數據后，利用GPRS、4G、以太網等遠程通信手段上傳至數據管理中心。它還具備存儲能力，通信中斷時暫存電表數據，恢復后自動補傳，保障數據連續。
數據管理中心：數據管理中心是系統核心，由高性能服務器、專業數據庫管理系統和數據分析軟件構成。服務器接收并存儲集中器上傳的海量數據，數據庫管理系統高效管理數據，確保安全與可訪問性。數據分析軟件運用算法深度分析電表數據，依用戶用電數據和電價政策自動計算電費、生成賬單，實現電費自動化結算。同時，通過分析大量用戶用電數據，挖掘用電模式與規律，為電力企業負荷預測、電網規劃等提供數據支持，還具備用戶、設備、權限管理等功能，便于系統全面管理維護。
二、工作流程
數據采集：智能電表按15分鐘、30分鐘或1小時等設定間隔，自動采集用戶用電數據，涵蓋有功電量、無功電量、電壓、電流、功率因數等參數，并存儲于本地緩存。集中器發出指令時，智能電表通過通信模塊將數據發送給集中器，同時監測自身運行狀態，如電量計量、通信穩定性等，一并發送狀態信息。
數據傳輸：集中器接收智能電表數據后校驗、整理，打包合格數據，經GPRS、4G網絡或以太網等遠程通信鏈路上傳至數據管理中心。傳輸中采用加密技術保障數據安全，防止竊取篡改。集中器實時監測通信鏈路，中斷時啟動本地存儲，恢復后補傳數據。

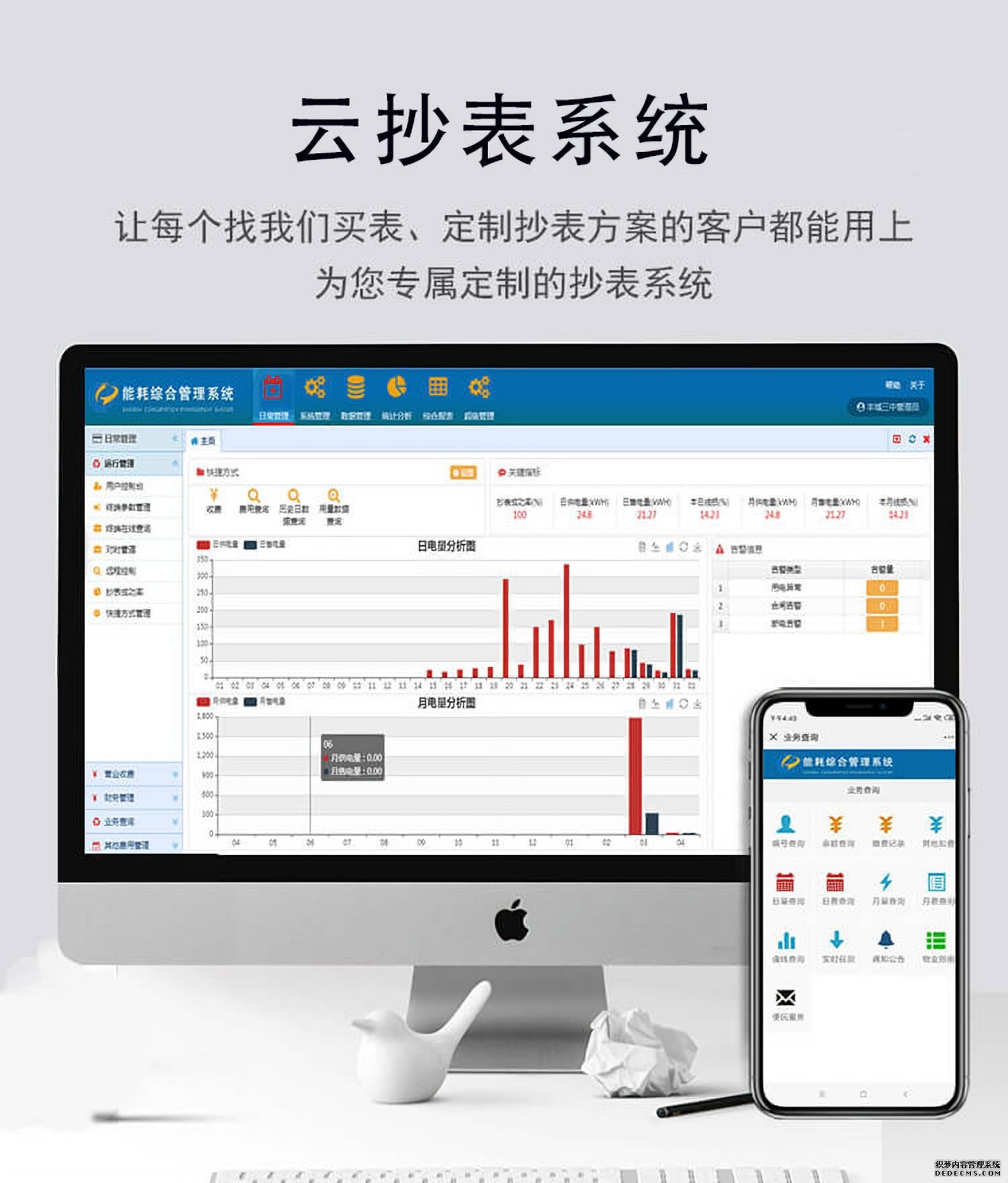

數據處理與應用：數據管理中心接收數據后入庫存儲，數據分析軟件依電費計算規則和電價政策計算電費、生成賬單。同時分析用戶用電數據，生成用電報表和圖表，如用電量排行榜、峰谷時段分析圖，為電力企業運營管理提供數據支撐，還能根據用戶需求提供個性化用電分析報告，助力用戶優化用電、降低成本。
三、技術應用
通信技術：多種通信技術協同保障數據可靠傳輸。ZigBee、藍牙等短距離通信技術，因自組網強、低功耗、成本低，常用于智能電表與集中器通信，構建穩定網絡。GPRS、4G等遠程通信技術，覆蓋廣、速率高，實現集中器與數據管理中心遠距離數據傳輸，偏遠地區也能及時上傳數據。以太網適用于通信近、數據量大場景，如智能小區、商業綜合體中集中器與數據管理中心的高速數據傳輸。
數據加密技術：為保障數據安全，系統對傳輸和存儲數據加密。傳輸時用SSL/TLS等加密協議，防止數據被竊或篡改。數據庫管理系統采用加密算法存儲數據，僅授權用戶可解密獲取原始數據，保護用戶用電數據隱私與電力企業運營數據安全。
智能計量技術：智能電表采用先進智能計量技術確保電能計量準確可靠。計量芯片用高精度A/D轉換器和數字信號處理技術，能精確測量復雜用電下的電能消耗，如諧波、雙向電能計量。智能電表還能實時分析用電數據，監測用戶用電行為，及時發現過載、漏電、竊電等異常并向數據管理中心報警。
四、優勢
提高抄表效率：系統實現抄表自動化，無需人工逐戶抄表，大幅縮短抄表周期。傳統人工抄表可能需數天甚至數周完成一個區域任務，該系統短時間內就能完成大規模電表數據采集與傳輸，電力企業能及時獲取數據，加快電費結算，提升工作效率。
提升數據準確性：避免人工抄表的讀數錯誤、漏抄、誤抄等問題。智能電表和集中器憑借高精度計量與可靠通信技術，確保數據準確采集傳輸。數據管理中心多重校驗分析，進一步提高數據準確性與可靠性，為電力企業決策提供有力支持。
降低運營成本：減少人工抄表的人力、物力、財力投入，降低人工成本。抄表效率提升使電力企業能優化人力資源配置，投入其他重要工作。準確電表數據減少抄表誤差引發的電費糾紛，降低處理成本，提高運營效益。
實現實時監測與遠程控制：電力企業可通過系統實時監測用戶用電，及時發現異常用電與電力故障并處理。部分智能電表支持遠程控制，電力企業可遠程開關電表、設置參數，如用戶欠費斷電、電力緊張時調整用電負荷，保障電網安全穩定運行。
五、應用場景
居民小區：電力企業借助系統快速準確采集居民用電數據，實現電費自動化結算，提高收繳效率。分析居民用電數據，能了解用電習慣需求，優化電力供應服務。居民也可通過手機應用或網站實時查詢用電情況，合理安排用電，降低成本。
商業綜合體：商業綜合體用電復雜，集中電表抄表系統可集中采集管理不同商戶、區域電表數據，幫助物業掌握商戶用電，合理分攤電費，避免糾紛。物業還能依用電數據優化電力設備運行，如調整空調、照明設備運行時間和功率，降低能耗與運營成本。
工業企業：工業企業用電量大，對電力穩定性和可靠性要求高。系統實時監測用電數據，助力企業發現設備故障隱患，保障生產安全。企業分析數據可優化生產流程，合理安排設備運行時間，降低能耗成本，還能與企業能源管理系統集成，實現能源全面監控管理，支持節能減排與可持續發展。
智能電網：在智能電網建設中，集中電表抄表系統是重要部分。它為智能電網提供大量準確用戶用電數據，是實現電力負荷預測、電網優化調度、分布式能源接入管理等功能的基礎。通過監測分析用電數據，智能電網能更好適應電力供需變化，提高運行效率與可靠性，實現能源高效利用與可持續發展。
集中電表抄表系統憑借完善系統構成、高效工作流程、先進技術應用和顯著優勢，在現代電力管理中作用日益重要。隨技術進步與應用拓展，將為電力行業智能化發展和用戶優質用電體驗提供更有力支持。
